[Modele 957] Autoradio android + camera de recul d'origine, solution

Messagepar playeur3 » Sam 25 Jan 2020, 18:37

Bonjour, ayant fait pas mal de recherche sur ce forum pour le montage d'un poste android sir 955/957, on trouve toutes les solutions pour les branchements bose/non bose, gps, micro... Mais rien pour la camera motorisée d'origine !

Et bien j'ai la solution. Et elle n'a rien de compliqué, du moins pas plus compliqué que le branchement du boitier most...

Pour cela il vous faut
-un poste android (forcement)
-un adaptateur fakra/rca (jusque là tous le monde avait trouvé
-un relais spdt (relais tout ce qu'il y a de plus classic et facile à trouver.

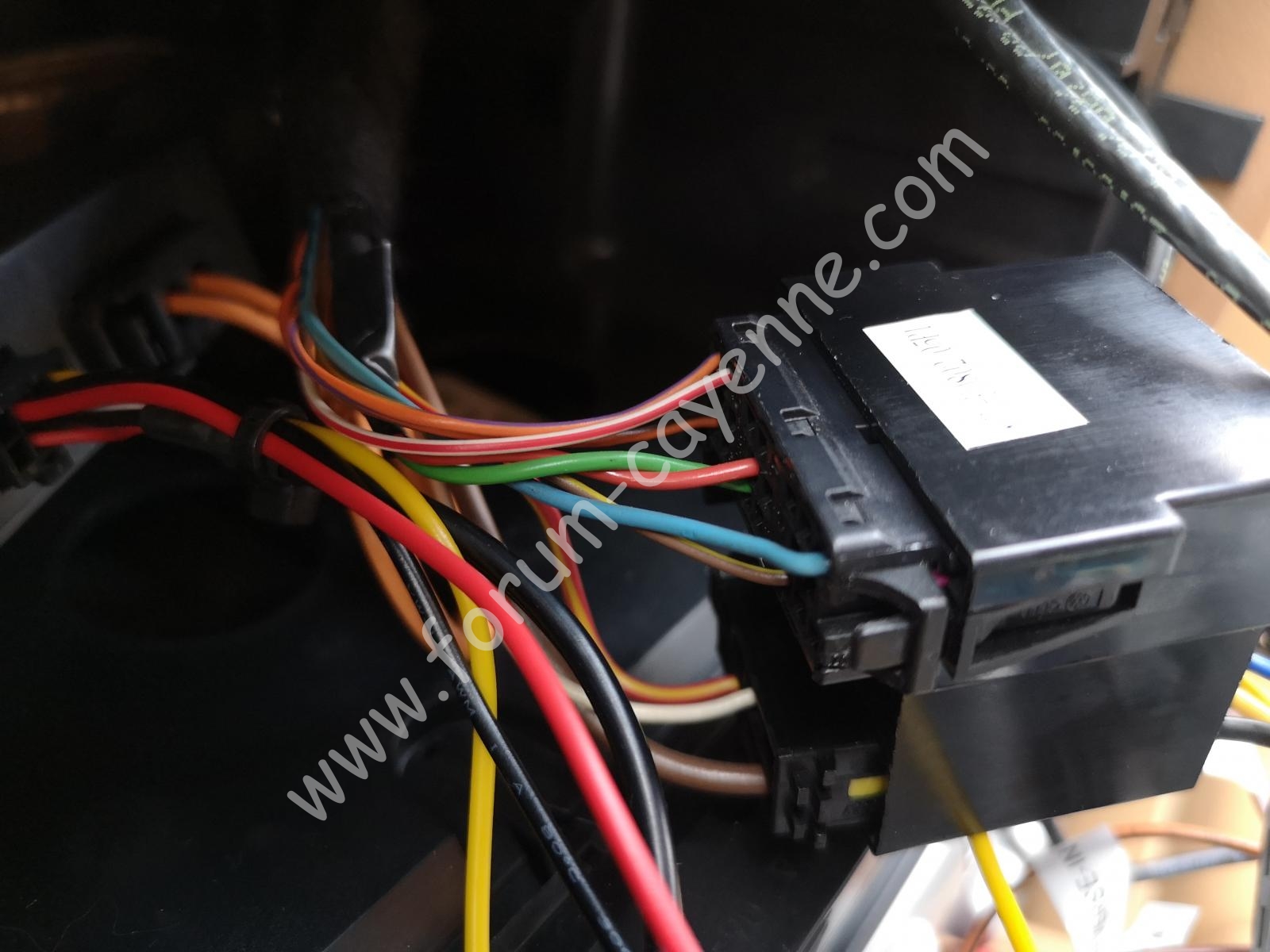

En fait la motorisation de la camera est gérée par ce petit fil bleu sur le connecteur d'origine. On le met à la masse, et magie, la camera sort !
Fil bleu


Donc maintenant comment brancher tout ça pour que ça fonctionne.
Sur notre relais, il y a 5 broches (85,86,87,87a,30)
Qui se relient comme suit:
-85, à relier au 30 et à la masse
-30, à relier au 85 et donc aussi à la masse
-86, à relier au fil de sortie de camera sur le faisceau du poste (fil jaune dans mon cas)
-87, à relier au fameux fil bleu sur le faisceau d'origine.

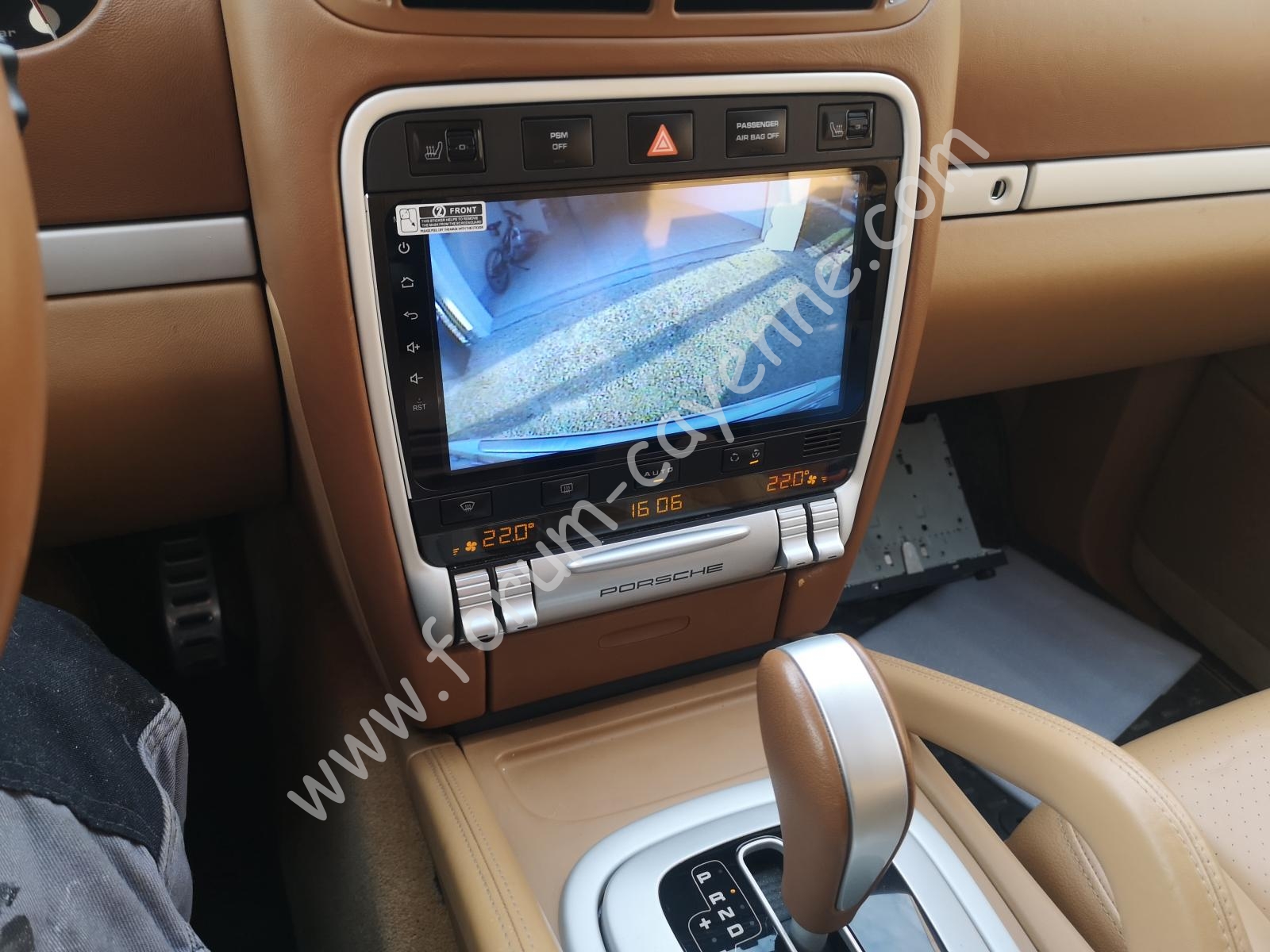

On branche évidemment la camera via l'adaptateur fakra/rca.... Et c'est fini.

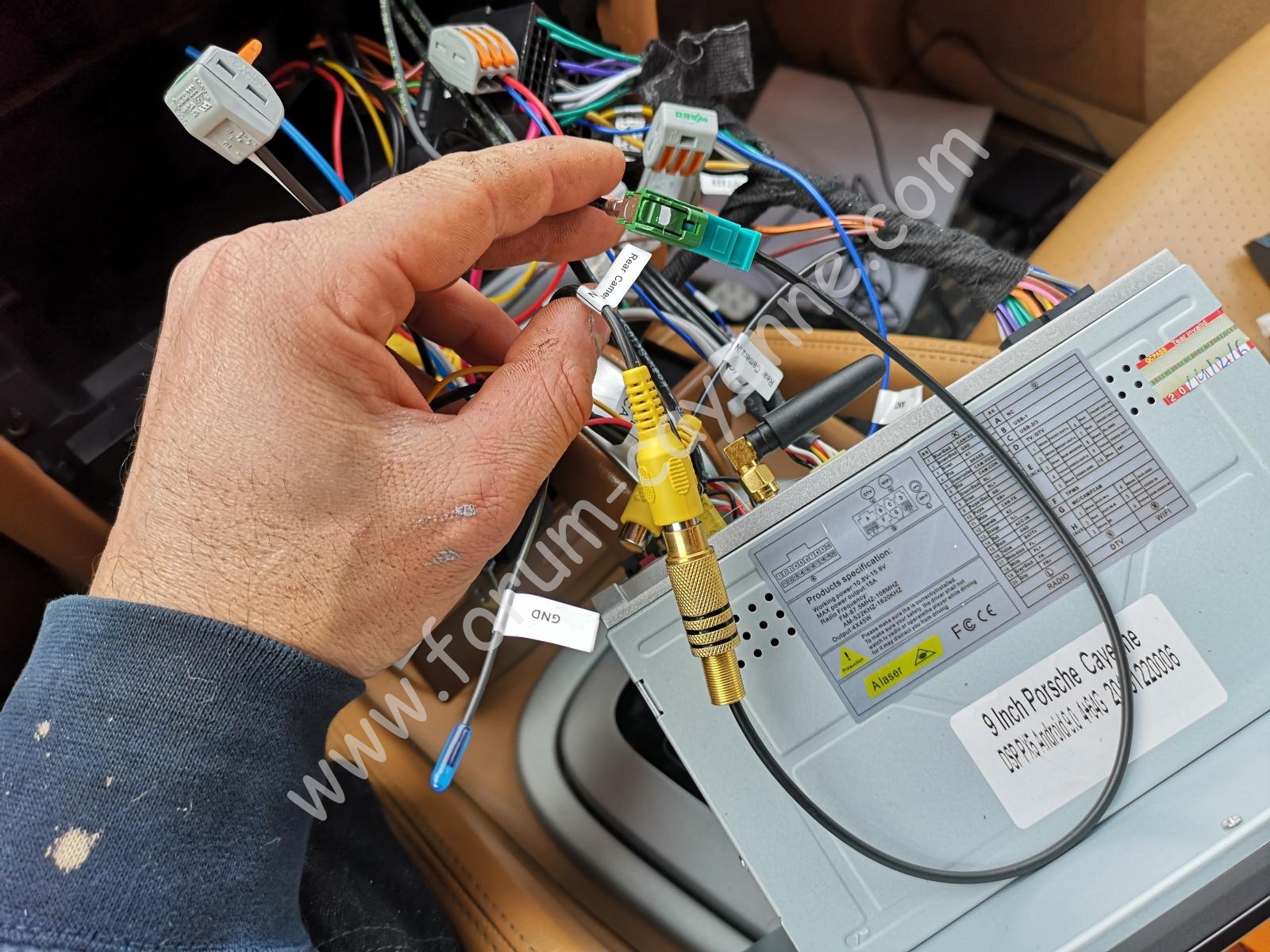

Quelques photos pour illustrer, j'ai utilisé des raccords de maison pour tester, mais il vaut mieu souder proprement.

Le relais


Adaptateur fakra/rca

Avatar de l’utilisateur
playeur3
Membre
Membre

Années d’ancienneté

Messages: 51
Enregistré le: 28/11/19
Cayenne: turbo
Année: 2007
Couleur: blanc

Publicités

  • Répondre en citant le message

Re: Autoradio android + camera de recul d'origine, solution

Messagepar Marcohornet » Sam 25 Jan 2020, 19:37

Alors là champion ! et quand tu passes ta marche arrière, la caméra d'origine sort bien ? et quand tu repasses la marche avant il y a une tempo ou elle rentre dès que tu passes la marche avant ?

je vais me servir de ton tuto quand j'aurais reçu mon poste alors !!

au top !
In Tartiflette we trust
Mon Cay ===>http://www.forum-cayenne.com/forum/tout-vient-point-t28057.html
Avatar de l’utilisateur
Marcohornet
Membre Actif
Membre Actif

Années d’anciennetéAnnées d’anciennetéAnnées d’ancienneté

Messages: 278
Enregistré le: 20/06/18
Cayenne: Turbo
Année: 2006
Couleur: Noir


    Voir la position géographique du membre

  • Répondre en citant le message

Re: Autoradio android + camera de recul d'origine, solution

Messagepar playeur3 » Sam 25 Jan 2020, 20:59

Elle sort direct et re-rentre direct aussi, plus de temporisation comme avec le poste d'origine.
Avatar de l’utilisateur
playeur3
Membre
Membre

Années d’ancienneté

Messages: 51
Enregistré le: 28/11/19
Cayenne: turbo
Année: 2007
Couleur: blanc

  • Répondre en citant le message

Re: Autoradio android + camera de recul d'origine, solution

Messagepar Theleme974 » Sam 25 Jan 2020, 21:59

Alors la tu vas faire des millions d’heureux...
si tu savais depuis le temps que tout le monde cherche cette manip et cette possibilité.

Selon toi ça fonctionne aussi sur un poste de marque ? Pioneer ou alpine ou autre ?
Je serait tenté de dire oui et je suppose que tu n’as pas testé mais c’est un test que je ferais très très prochainement du coup.

Merci à toi pour cette magnifique trouvaille.

PS: tu as trouvé ça ailleurs ou c’est une trouvail personnel ?
Si par un jour sans nuage, tu entends au loin l'orage, ne sois pas pris de rage, c'est un V8 au démarrage
Avant je n'aimais pas Porsche .... Mais ça c'était avant !!!
Avatar de l’utilisateur
Theleme974
Membre VIP
Membre VIP

Années d’anciennetéAnnées d’anciennetéAnnées d’anciennetéAnnées d’anciennetéAnnées d’ancienneté

Messages: 2175
Enregistré le: 23/10/15
Cayenne: Turbo
Année: 2007
Couleur: Noir

  • Répondre en citant le message

Re: Autoradio android + camera de recul d'origine, solution

Messagepar Marcohornet » Sam 25 Jan 2020, 22:09

playeur3 a écrit:Elle sort direct et re-rentre direct aussi, plus de temporisation comme avec le poste d'origine.


Pas grave du moment que je récupère ma camera ...

Tu confirmes c’est fonctionnel chez toi? Je peux me mette une bouteille de champ’? Lol
In Tartiflette we trust
Mon Cay ===>http://www.forum-cayenne.com/forum/tout-vient-point-t28057.html
Avatar de l’utilisateur
Marcohornet
Membre Actif
Membre Actif

Années d’anciennetéAnnées d’anciennetéAnnées d’ancienneté

Messages: 278
Enregistré le: 20/06/18
Cayenne: Turbo
Année: 2006
Couleur: Noir


    Voir la position géographique du membre

  • Répondre en citant le message

Autoradio android + camera de recul d'origine, solution

Messagepar Franckuzi » Sam 25 Jan 2020, 22:37

Theleme974 a écrit:Alors la tu vas faire des millions d’heureux...
si tu savais depuis le temps que tout le monde cherche cette manip et cette possibilité.

Selon toi ça fonctionne aussi sur un poste de marque ? Pioneer ou alpine ou autre ?
Je serait tenté de dire oui et je suppose que tu n’as pas testé mais c’est un test que je ferais très très prochainement du coup.

Merci à toi pour cette magnifique trouvaille.

PS: tu as trouvé ça ailleurs ou c’est une trouvail personnel ?

Je lui ai dit la même chose qu’il allait faire des heureux avec cette trouvaille.
Avatar de l’utilisateur
Franckuzi
Membre Actif
Membre Actif

Années d’anciennetéAnnées d’anciennetéAnnées d’ancienneté

Messages: 158
Enregistré le: 22/07/18
Cayenne: Cayenne S
Année: 2005
Couleur: Noir


    Voir la position géographique du membre

  • Répondre en citant le message

Autoradio android + camera de recul d'origine, solution

Messagepar Franckuzi » Sam 25 Jan 2020, 22:39

Marcohornet a écrit:
playeur3 a écrit:Elle sort direct et re-rentre direct aussi, plus de temporisation comme avec le poste d'origine.


Pas grave du moment que je recupere ma camera ...

Tu confirme c’est fonctionnelle chez toi? Je peux me mette une bouteille de champ’? Lol

Faudrait juste y mettre une temporisation pour pas qu’elle rentre tout de suite à priori !
Avatar de l’utilisateur
Franckuzi
Membre Actif
Membre Actif

Années d’anciennetéAnnées d’anciennetéAnnées d’ancienneté

Messages: 158
Enregistré le: 22/07/18
Cayenne: Cayenne S
Année: 2005
Couleur: Noir


    Voir la position géographique du membre

  • Répondre en citant le message

Autoradio android + camera de recul d'origine, solution

Messagepar playeur3 » Sam 25 Jan 2020, 22:57

J'ai trouvé l'astuce sur un forum americain, mais je souhaitais la tester moi même avant de la partager.

Il n'y a pas de raison que ça ne fonctionne pas sur un poste d'une autre marque.

Avatar de l’utilisateur
playeur3
Membre
Membre

Années d’ancienneté

Messages: 51
Enregistré le: 28/11/19
Cayenne: turbo
Année: 2007
Couleur: blanc

  • Répondre en citant le message

Autoradio android + camera de recul d'origine, solution

Messagepar Marcohornet » Sam 25 Jan 2020, 23:14

Super, même venant d’un autre ça reste tout à ton honneur d’avoir cherché ça et de la partager avec nous !
Meme sans tempo je prends l’astuce !

:bye:
In Tartiflette we trust
Mon Cay ===>http://www.forum-cayenne.com/forum/tout-vient-point-t28057.html
Avatar de l’utilisateur
Marcohornet
Membre Actif
Membre Actif

Années d’anciennetéAnnées d’anciennetéAnnées d’ancienneté

Messages: 278
Enregistré le: 20/06/18
Cayenne: Turbo
Année: 2006
Couleur: Noir


    Voir la position géographique du membre

  • Répondre en citant le message

Re: Autoradio android + camera de recul d'origine, solution

Messagepar Theleme974 » Dim 26 Jan 2020, 00:42

Encore un grand merci pour cette trouvaille et les tests que tu as mené ;)
Je vais dès que j’ai un moment faire la manip sur mon Pioneer en ajoutant la caméra avant. Et je ferai mon retour également.
Si par un jour sans nuage, tu entends au loin l'orage, ne sois pas pris de rage, c'est un V8 au démarrage
Avant je n'aimais pas Porsche .... Mais ça c'était avant !!!
Avatar de l’utilisateur
Theleme974
Membre VIP
Membre VIP

Années d’anciennetéAnnées d’anciennetéAnnées d’anciennetéAnnées d’anciennetéAnnées d’ancienneté

Messages: 2175
Enregistré le: 23/10/15
Cayenne: Turbo
Année: 2007
Couleur: Noir

  • Répondre en citant le message

Re: Autoradio android + camera de recul d'origine, solution

Messagepar Tacosse » Dim 26 Jan 2020, 09:01

Jérémy je confirme que tu as fait une super trouvaille. Un grand merci à toi :bravo: :bravo:
Avatar de l’utilisateur
Tacosse
Membre Hall of Fame
Membre Hall of Fame

Années d’anciennetéAnnées d’anciennetéAnnées d’anciennetéAnnées d’anciennetéAnnées d’ancienneté

Messages: 6535
Enregistré le: 17/11/15
Localisation: Limoges
Cayenne: 957 Turbo
Année: 2008
Couleur: Noir


    Voir la position géographique du membre

  • Répondre en citant le message

Re: Autoradio android + camera de recul d'origine, solution

Messagepar 996strada » Dim 26 Jan 2020, 09:42

Excellent, jolie trouvaille... :bravo: :bravo: :bravo:
Avatar de l’utilisateur
996strada
Membre VIP
Membre VIP

Années d’anciennetéAnnées d’anciennetéAnnées d’ancienneté

Messages: 1612
Enregistré le: 10/12/17
Localisation: loire
Cayenne: V8 4.8S 958
Année: 2010
Couleur: bleu


    Voir la position géographique du membre

  • Répondre en citant le message

Re: Autoradio android + camera de recul d'origine, solution

Messagepar Mister Oliv' » Dim 26 Jan 2020, 10:19

1000 mercis
Sans maitrise, la puissance n'est rien
Avatar de l’utilisateur
Mister Oliv'
Membre Actif
Membre Actif

Années d’anciennetéAnnées d’anciennetéAnnées d’anciennetéAnnées d’anciennetéAnnées d’anciennetéAnnées d’ancienneté

Messages: 360
Enregistré le: 29/03/15
Localisation: Essonne
Cayenne: 957 Turbo
Année: 2008
Couleur: gris meteor


    Voir la position géographique du membre

  • Répondre en citant le message

Autoradio android + camera de recul d'origine, solution

Messagepar Min's » Dim 26 Jan 2020, 12:59

Bonjour
C'est possible d'avoir une photo de la camera motorisé?
Je comprends pas le sujet.
Si la caméra est branchée sur le + de l'ampoule feu de recul, le câble vidéo sur l'entrée vidéo du poste, la caméra envoie l’image en passant la marche arrière.
Avatar de l’utilisateur
Min's
Membre Expert
Membre Expert

Années d’anciennetéAnnées d’anciennetéAnnées d’ancienneté

Messages: 706
Enregistré le: 15/07/18
Cayenne: Magnum V8 4,5
Année: 2004
Couleur: Black


    Voir la position géographique du membre

  • Répondre en citant le message

Autoradio android + camera de recul d'origine, solution

Messagepar playeur3 » Dim 26 Jan 2020, 14:18

C'est parce que tu ne dois pas avoir la camera motorisée d'origine que tu ne comprends pas ;)
La camera d'origine est cachée dans un tiroir motorisé, et l'actionnement de ce tiroir est independant de l'allumage de la camera elle même.
C'est l'actionnement de ce tiroir qui posait problème jusque là.
Avatar de l’utilisateur
playeur3
Membre
Membre

Années d’ancienneté

Messages: 51
Enregistré le: 28/11/19
Cayenne: turbo
Année: 2007
Couleur: blanc

  • Répondre en citant le message

Autoradio android + camera de recul d'origine, solution

Messagepar cayann » Dim 26 Jan 2020, 14:24


Avatar de l’utilisateur
cayann
Moderateur
Moderateur

Années d’anciennetéAnnées d’anciennetéAnnées d’anciennetéAnnées d’anciennetéAnnées d’anciennetéAnnées d’anciennetéAnnées d’anciennetéAnnées d’anciennetéAnnées d’anciennetéAnnées d’anciennetéAnnées d’anciennetéAnnées d’ancienneté

Messages: 15116
Enregistré le: 2/09/09
Localisation: P.A.C.A
Cayenne: V6 Diesel
Année: 2010
Couleur: Blanc Sable


    Voir la position géographique du membre

  • Répondre en citant le message

Re: Autoradio android + camera de recul d'origine, solution

Messagepar jblr83 » Dim 26 Jan 2020, 17:03

Min's a écrit:Bonjour
C'est possible d'avoir une photo de la camera motorisé?
Je comprends pas le sujet.
Si la caméra est branchée sur le + de l'ampoule feu de recul, le câble vidéo sur l'entrée vidéo du poste, la caméra envoie l’image en passant la marche arrière.


Pas de caméra sur le 955, uniquement sur les 957.
Avatar de l’utilisateur
jblr83
Membre Hall of Fame
Membre Hall of Fame

Années d’anciennetéAnnées d’anciennetéAnnées d’anciennetéAnnées d’anciennetéAnnées d’anciennetéAnnées d’ancienneté

Messages: 4727
Enregistré le: 4/04/15
Cayenne: plus


    Voir la position géographique du membre

  • Répondre en citant le message

Re: Autoradio android + camera de recul d'origine, solution

Messagepar JEFFSTAN » Dim 26 Jan 2020, 21:41

Caméra sur 955 turbo S en tous cas... :wink:
_____________________ :twisted: SP98 addict !!! :twisted: _____________________

"LE 955 du forum Full Black qui claque sa race à mémé" (c)Burn : :mrgreen:
mon-955-sportdesign-black-edition-t19125.html
Avatar de l’utilisateur
JEFFSTAN
Moderateur
Moderateur

Années d’anciennetéAnnées d’anciennetéAnnées d’anciennetéAnnées d’anciennetéAnnées d’ancienneté

Messages: 5712
Enregistré le: 28/03/16
Localisation: Le VentouX !
Cayenne: 987S PDK B&W
Année: 2010
Couleur: Blanc


    Voir la position géographique du membre

  • Répondre en citant le message

Re: Autoradio android + camera de recul d'origine, solution

Messagepar Marcohornet » Dim 26 Jan 2020, 22:54

Et sur le turbo 500cv... d'ou ma joie d'apprendre une telle nouvelle! :master:
In Tartiflette we trust
Mon Cay ===>http://www.forum-cayenne.com/forum/tout-vient-point-t28057.html
Avatar de l’utilisateur
Marcohornet
Membre Actif
Membre Actif

Années d’anciennetéAnnées d’anciennetéAnnées d’ancienneté

Messages: 278
Enregistré le: 20/06/18
Cayenne: Turbo
Année: 2006
Couleur: Noir


    Voir la position géographique du membre

  • Répondre en citant le message

Re: Autoradio android + camera de recul d'origine, solution

Messagepar Marcohornet » Mar 28 Jan 2020, 18:30

Salut!

Je prépare ma commande mais besoin de plus de précisions:

l'adaptateur fakra/RCA c'est mâle/male? femelle/femelle? ou mix des 2?
Le relais c'est 12V mais l'intensité a une importance? le tien fait 40A pour le test...

Merci
In Tartiflette we trust
Mon Cay ===>http://www.forum-cayenne.com/forum/tout-vient-point-t28057.html
Avatar de l’utilisateur
Marcohornet
Membre Actif
Membre Actif

Années d’anciennetéAnnées d’anciennetéAnnées d’ancienneté

Messages: 278
Enregistré le: 20/06/18
Cayenne: Turbo
Année: 2006
Couleur: Noir


    Voir la position géographique du membre

  • Répondre en citant le message

Re: Autoradio android + camera de recul d'origine, solution

Messagepar playeur3 » Mar 28 Jan 2020, 21:25

Adaptateur fakra male/rca male

Le relais 30 ou 40A peut importe
Avatar de l’utilisateur
playeur3
Membre
Membre

Années d’ancienneté

Messages: 51
Enregistré le: 28/11/19
Cayenne: turbo
Année: 2007
Couleur: blanc

  • Répondre en citant le message

Re: Autoradio android + camera de recul d'origine, solution

Messagepar Marcohornet » Mar 28 Jan 2020, 22:27

Impecc merci
In Tartiflette we trust
Mon Cay ===>http://www.forum-cayenne.com/forum/tout-vient-point-t28057.html
Avatar de l’utilisateur
Marcohornet
Membre Actif
Membre Actif

Années d’anciennetéAnnées d’anciennetéAnnées d’ancienneté

Messages: 278
Enregistré le: 20/06/18
Cayenne: Turbo
Année: 2006
Couleur: Noir


    Voir la position géographique du membre

  • Répondre en citant le message

Re: Autoradio android + camera de recul d'origine, solution

Messagepar Marcohornet » Jeu 20 Fév 2020, 11:46

Coucou!

Ça y est montage en cours!

Quelques questions concernant la sortie de la camera d'origine:

- Tu ne parles pas de la borne 87a du relais? Elle n'est pas utilisée?

Dans mon cas après avoir connecté comme expliqué plus haut:
- Sans contact: camera rentrée
- Avec contact: camera sortie en permanence
- Marche arrière enclenchée: camera sortie et ouverture de la vidéo sur le poste (mais neige a l'écran)
- Retrait du contact: camera rentre

Une idee? :bye:
In Tartiflette we trust
Mon Cay ===>http://www.forum-cayenne.com/forum/tout-vient-point-t28057.html
Avatar de l’utilisateur
Marcohornet
Membre Actif
Membre Actif

Années d’anciennetéAnnées d’anciennetéAnnées d’ancienneté

Messages: 278
Enregistré le: 20/06/18
Cayenne: Turbo
Année: 2006
Couleur: Noir


    Voir la position géographique du membre

  • Répondre en citant le message

Re: Autoradio android + camera de recul d'origine, solution

Messagepar Marcohornet » Jeu 20 Fév 2020, 13:14

Pour la camera, la rentrée/sortie avec marche arrière c'est OK: il fallait brancher la borne 86 sur le fil "reverse" du poste.

Mais j'ai toujours de la neige à la place de la vidéo : je continue de chercher.
In Tartiflette we trust
Mon Cay ===>http://www.forum-cayenne.com/forum/tout-vient-point-t28057.html
Avatar de l’utilisateur
Marcohornet
Membre Actif
Membre Actif

Années d’anciennetéAnnées d’anciennetéAnnées d’ancienneté

Messages: 278
Enregistré le: 20/06/18
Cayenne: Turbo
Année: 2006
Couleur: Noir


    Voir la position géographique du membre

  • Répondre en citant le message

Re: Autoradio android + camera de recul d'origine, solution

Messagepar Marcohornet » Jeu 20 Fév 2020, 20:10

Resultat de la journée de montage: tout fonctionne sauf la camera!

elle sort et rentre bien grâce au relais, lors du passage de marche arrière, l'écran du poste passe bien en mode camera, mais il affiche de la neige!

Help!
